10秒学会，查主板短路与漏电绝技--松香烟末法！（补充上身体危害提示与安全使用方法）

fxb601971215 · 发表于 2016-12-18 17:16:35

吓死我了

佐罗杀 · 发表于 2016-12-18 18:53:57

想说明个啥
？

tangpojia88 · 发表于 2016-12-19 11:27:20

通俗易懂啊

hexuemeng · 发表于 2017-1-7 21:29:10

谢谢楼主提醒谢谢!

大圣 · 发表于 2017-1-8 12:33:22

学习了，谢谢分享！！

foxin333 · 发表于 2017-1-8 21:39:47

很多年前都在用这个方法了

tuk7915 · 发表于 2017-1-9 22:47:54

形成白色薄膜之后呢？如何知道短路？

xj3121 · 发表于 2017-1-10 00:22:14

更高大上的办法是采购热像仪很贵的说

hyj · 发表于 2017-1-10 11:49:03

注意带上口罩

hyj · 发表于 2017-1-10 11:50:15

不错，又学到一种方法。

一点记忆 · 发表于 2017-1-11 11:26:39

对的身体才是本钱没了健康要钱有啥用？

cq521qq · 发表于 2017-1-12 11:39:29

xuexizhong.............

aodan2016 · 发表于 2017-1-16 10:40:12

学习学习zaoi xiesdfa

jimchu316 · 发表于 2017-1-16 11:29:13

本帖最后由 jimchu316 于 2017-1-16 11:33 编辑

xj3121 发表于 2017-1-10 00:22

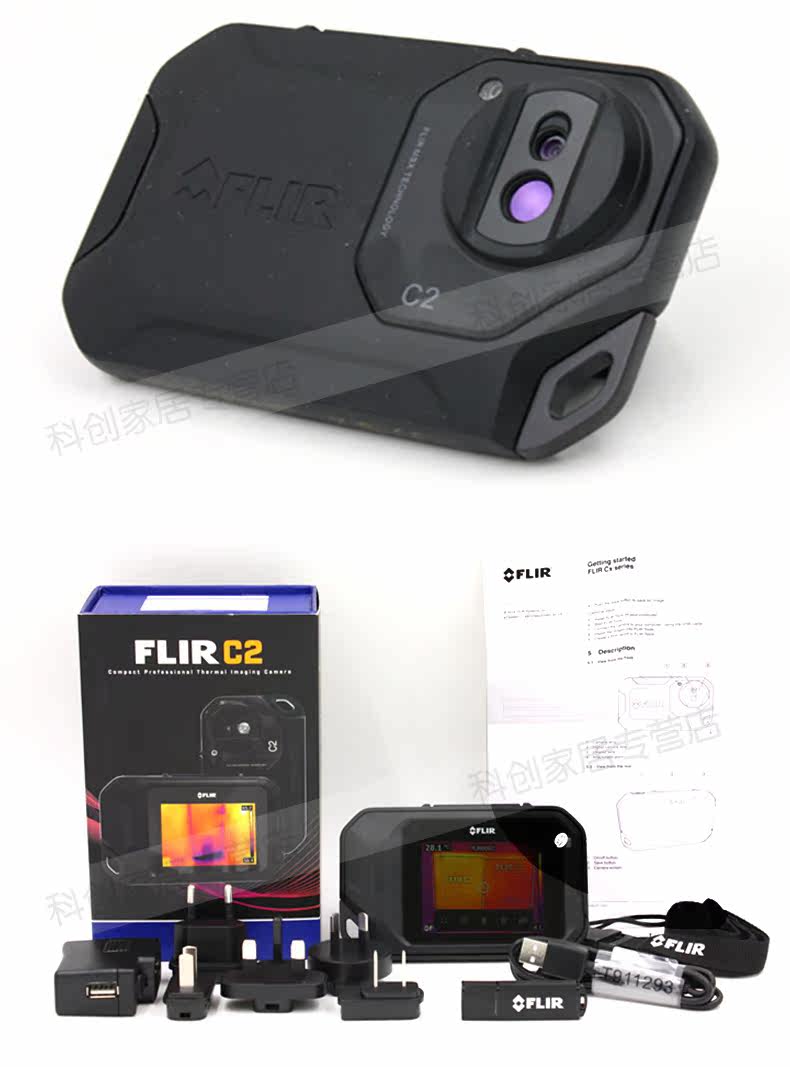

本人之前买过热成像仪查主板漏电，该热成像仪约价格5000人民币，试后发现完全无用就在退货期退了！
图片：

登录/注册后可看大图

实测发现：

1，主板不加电，热成像仪也会出现不同颜色问题，主要是主板上不同元件热导性不同导致。例如：白触摸IC与黑触摸IC外表材质不同，外表反射热源或导热性不同，最后在成像仪上显示的温度颜色完全不同！同样室温下没加电的主板，不同元件会显示不同颜色，这样就导致无法判断哪个元件正常！或者说无法同时检测不同材质元件的表面温度！

2，热成像镜头与可见光镜头不是同一个，是分开排列的，导致2个图像显示时不能重叠在一起！看10米远的树可以忽略2个图像不叠问题，但看自己的手指就能非常明显，可见光图像与红外图像的手指都无法重叠！用来看手机主板上的小电容或IC，完全是笑话！

目前还没有发现1万以下，可以有效测出手机主板漏电的热成相仪。如果谁知道，请介绍下。

发131 · 发表于 2017-1-16 12:09:42

谢谢朋友的加分

爱之星 · 发表于 2017-2-14 14:39:34

谢谢分享

scmx · 发表于 2017-2-14 16:27:54

学习了，能上传视频吗？

fjkko · 发表于 2017-2-14 16:40:16

学习了，谢谢楼主

shiping · 发表于 2017-3-9 16:23:20

谢谢楼主

BZ001 · 发表于 2017-3-10 14:57:39

好经验！感谢分享
