[笔记本电脑] 苹果主机A1347 版号820-5509-A不触发维修

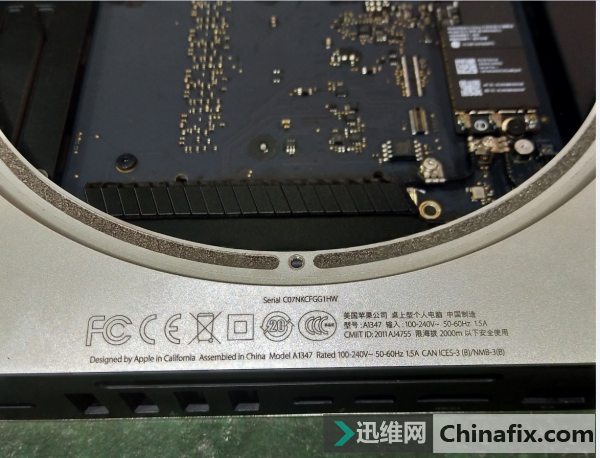

/ ~0 {8 i# y9 b5 J, z  接苹果主机A1347 版号820-5509-A不触发，第一次看到这种主机，有点摸不到头脑，见图： 3 H- h$ h; h- H, ?                                登录/注册后可看大图 : t% U: O5 Y  f' B! w ( b/ I( x) k  F                                登录/注册后可看大图                                 登录/注册后可看大图 * i2 P) E9 C# v+ E0 T                                登录/注册后可看大图 该机故障不触发，仔细观察了好久，搞懂了基本的供电情况，电源接口供电是有12V的。 , d1 E  t0 W, N* F$ C                                 登录/注册后可看大图 判定电源基本是正常的。 & u4 ^" R( K2 c6 A, {- u; i                                 登录/注册后可看大图 / G$ w, w: {; z8 k4 m3 w1 r                                 登录/注册后可看大图 + A! q- O  |) R8 t' C  e1 `* ]                                 登录/注册后可看大图 测试主板各大电感阻值，没有发现问题，上论坛收图纸，没有图纸，淘宝也没有图纸，有点找不到方向，很迷茫，没有了信心，出去溜达一圈回来，静下心来，仔细想想，不触发哪就从电源接口开始测量吧，看接口 / C  w: U: p0 ?  x# c* u                                 登录/注册后可看大图 对地阻值为短路，这个主板一下也不敢烧鸡，害怕把故障搞大了，仔细的观察主板上面的电容，测试主板上面的场馆，花了2个小时，没有结果，请教了一下高手，还是没有什么结果，心一横，冒险烧鸡，电流调到2A,电压调到5V,烧了10多分钟，还是没有什么结果，加大电压到10V，电流到3A烧鸡，10多分钟后，略感觉主板有点温度，但还是不确定是什么坏了，加大电流到4A烧鸡，效果很明显了，就是这里， ! {  v+ i( u; D) V2 Z% v' n                                登录/注册后可看大图 拆掉，对地真常了。 0 x/ b1 H, }5 [见亮机图 : L: q% h- n) y) l1 H# D% U! c/ D                                登录/注册后可看大图 来一张主机大小的图： , v! J* M1 Q1 s5 E                                登录/注册后可看大图 5 I! o9 O, G7 q6 N最后补充一点，电源的接口是9针的，中间一针正常开机时是有2.6V的电压。大师们看了有用，帮忙加加分吧，感谢！
